01Fabricación, diseño y ejecución de sistemas de puesta a tierra

Barras químicas para puesta a tierra

Diseño y fabricación de sistemas de puesta a tierra a la medida de tu proyecto: barras químicas, mallas reticuladas prefabricadas, barras de grafito y planchas, despacho a todo Chile.

Ver kits verticales y horizontales

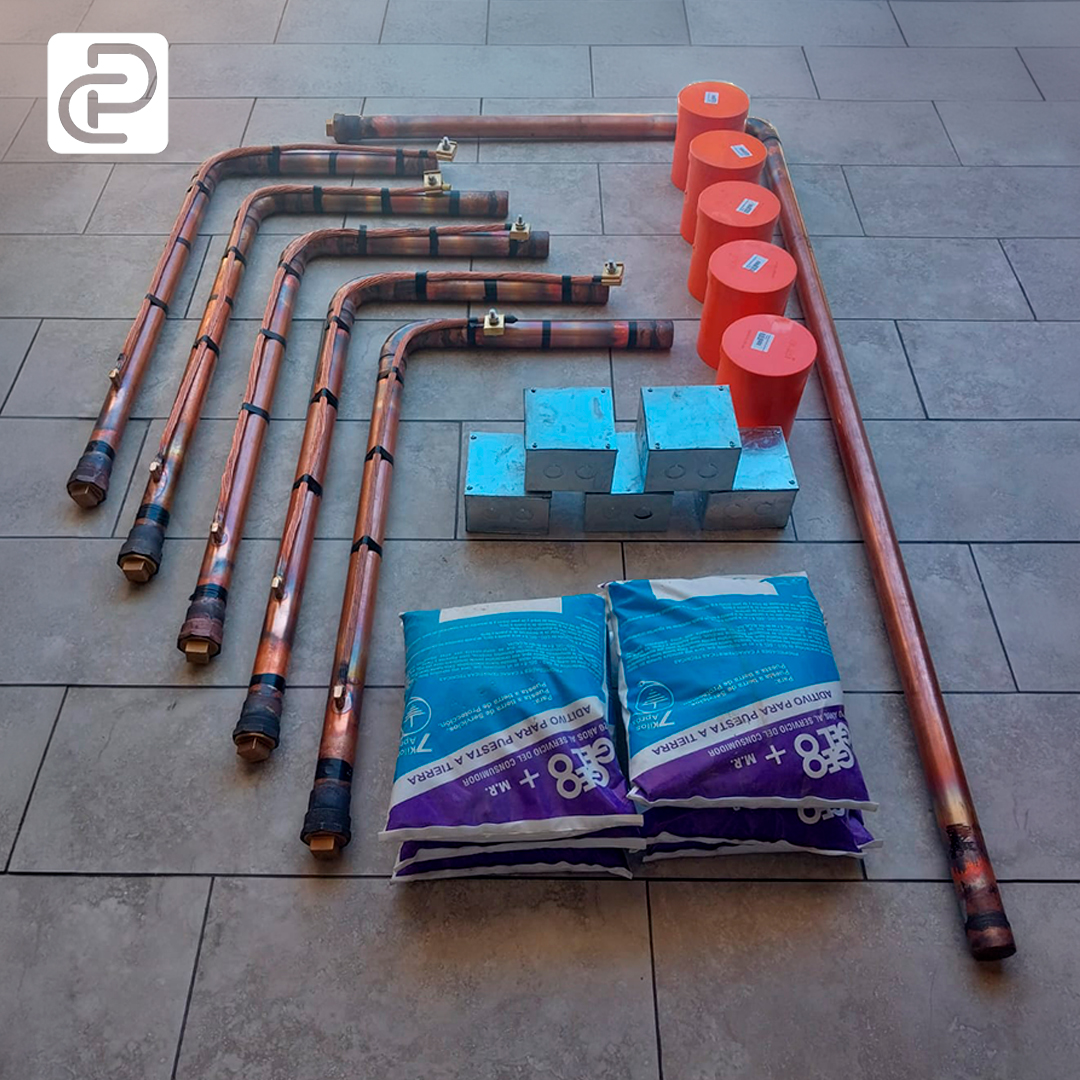

Kit de barra química para puesta a tierra: tubo de cobre tipo L, GEM mejorador de terreno, caja metálica galvanizada, cámara de registro PVC y chicote de cobre 2/0, fabricado por Corpar SpA

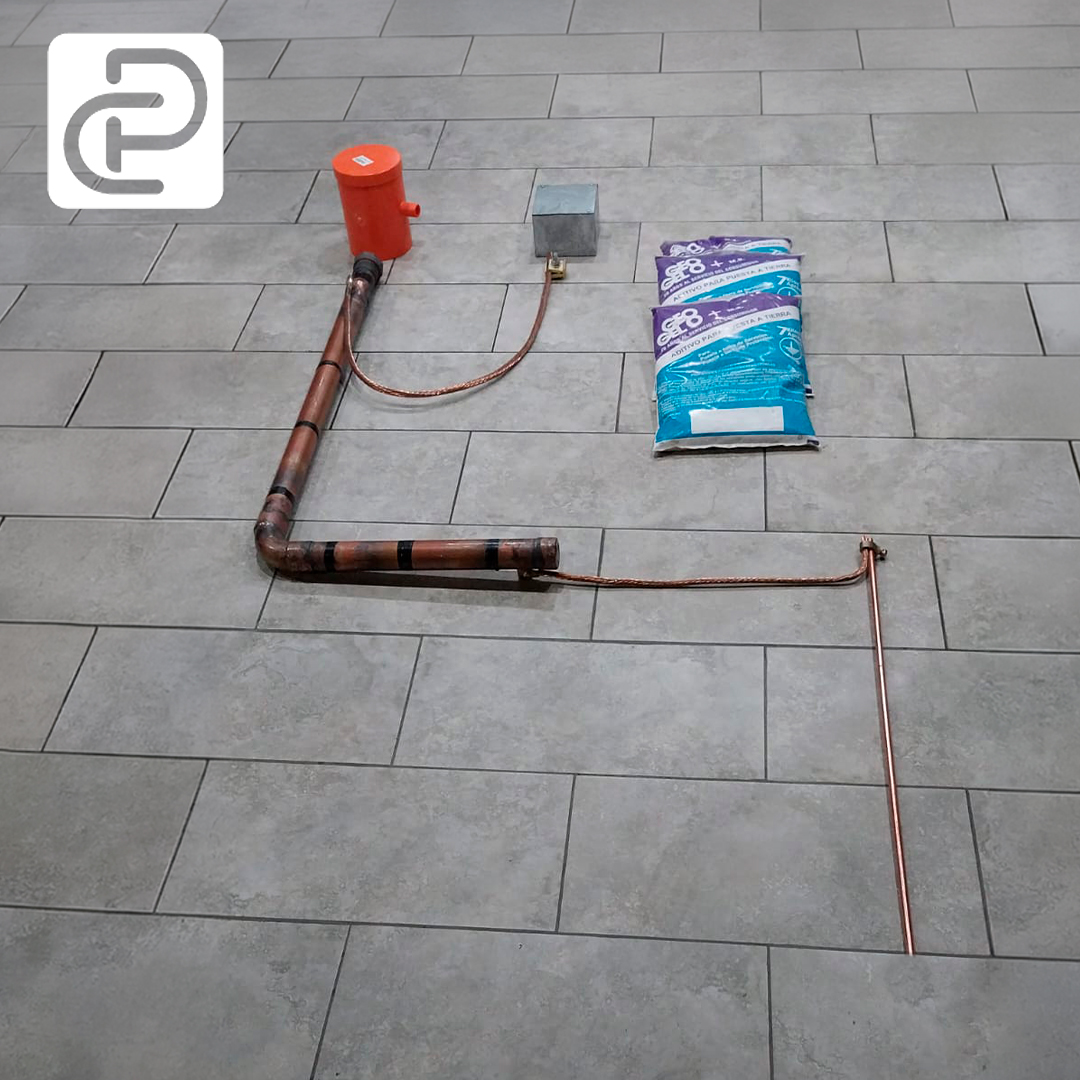

Kit completo tal como se despacha: tubo de cobre tipo L, GEM mejorador de terreno, caja metálica galvanizada 150×150 mm, cámara de registro PVC Ø160 mm y chicote de cobre 2/0 con prensa paralela. Chicote de cobre 2/0 AWG, con barra Copperweld en su extremo inferior, opcional según las condiciones del terreno.
Garantía real de baja resistencia
Vida útil de 20 años
Estudio de resistividad de terreno
Atención rápida y directa
02Soluciones a medida

La solución de puesta a tierra que tu proyecto necesita

Fabricamos soluciones a medida considerando las dimensiones, características y resistividad del terreno. No vendemos una solución genérica: analizamos tu necesidad y te orientamos hacia la alternativa más adecuada.

Mallas de tierra prefabricadas
Barras químicas
Barras de grafito y planchas
Estudios de resistividad
Diseño y proyectos
Medición y verificación final

Solución vertical u horizontal

Cuál conviene depende de la resistividad de las capas y del espacio disponible en tu terreno.

Solución vertical

Recomendada cuando el terreno presenta mejores condiciones de conductividad en capas más profundas, generalmente desde 1,5 m en adelante, o cuando el espacio disponible para desarrollar una solución horizontal es limitado. Permite aprovechar las capas de menor resistividad del terreno y optimizar el sistema en una superficie reducida.

Solución horizontal

Recomendada cuando existe suficiente superficie disponible para desarrollar el sistema. Puede considerar electrodos instalados en tramos de 2 a 6 metros, a profundidades que normalmente varían entre 0,60 y 1,50 m, según las características del terreno y el diseño del proyecto.

¿Tienes las medidas del proyecto?

Con las dimensiones del terreno definimos el trazado y la cantidad de electrodos necesarios.

¿Conoces la resistividad de tu terreno?

Si no la tienes, la medimos nosotros antes de recomendar cualquier sistema.

03Productos

Kit barra química vertical y horizontal

Electrodo de cobre de alto desempeño con relleno químico y GEM para mejorar la disipación de corriente al terreno. Fabricación propia y configuraciones adaptadas a las condiciones de cada proyecto.

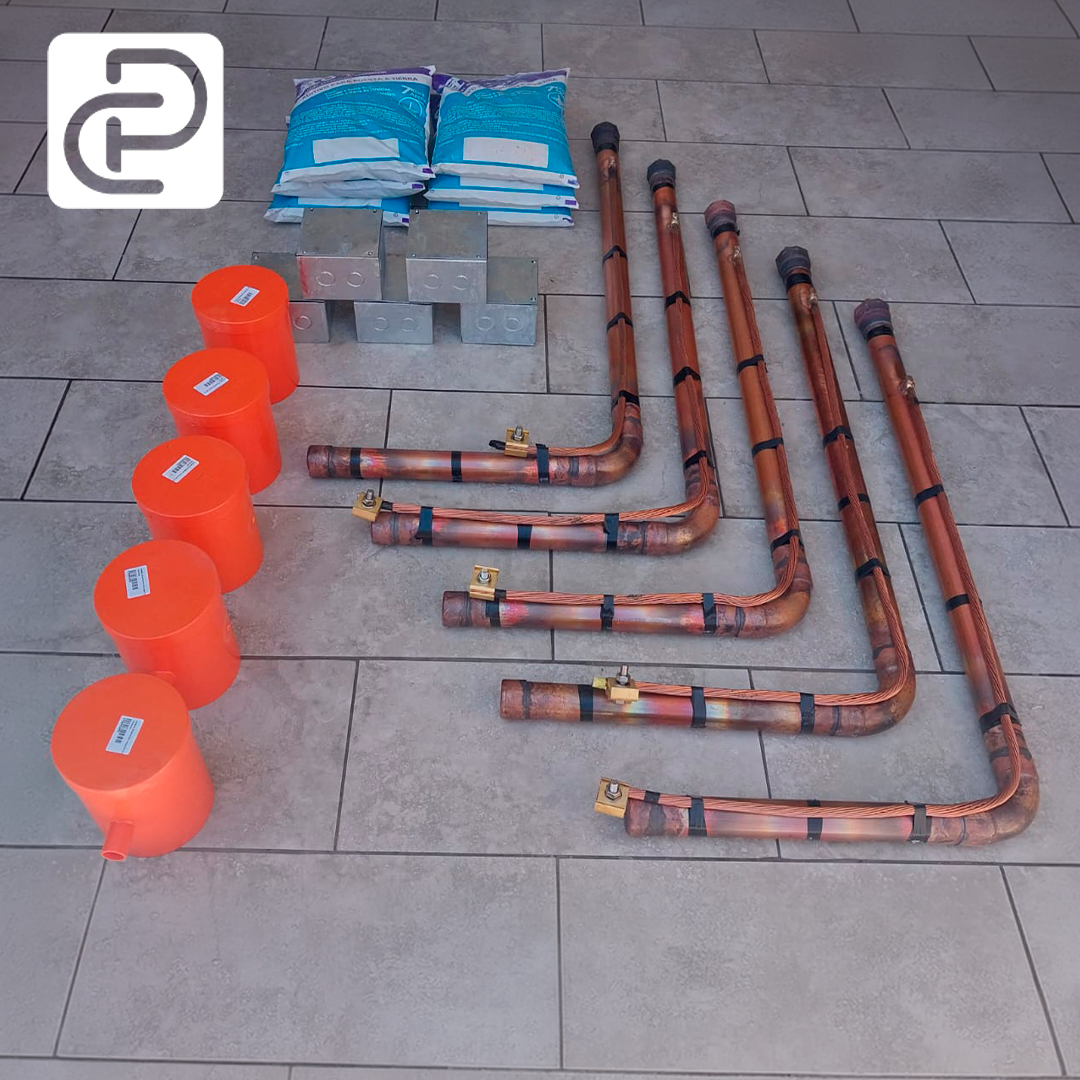

Kit barra química vertical de 1,5 metros para puesta a tierra, con caja de registro y sales GEM — Corpar SpA

Kit vertical

Para terrenos con profundidad disponible. Modificable según necesidad del cliente. Permite que el electrodo tenga contacto con el terreno a distintas profundidades y, en muchos casos, alcance capas con menor resistividad y mayor humedad.

0 1,5 m
Diámetro2″ / 3″
Largo1,5 m
TuboCobre tipo L
Cámara de registroPVC Ø160 mm naranja
Caja metálica150×150 mm galvanizada
Conexión a la barraSoldadura exotérmica
Chicote2/0
ConectorPrensa paralela
GEM21 kg

Precio según medida y terreno — cotización sin costo.

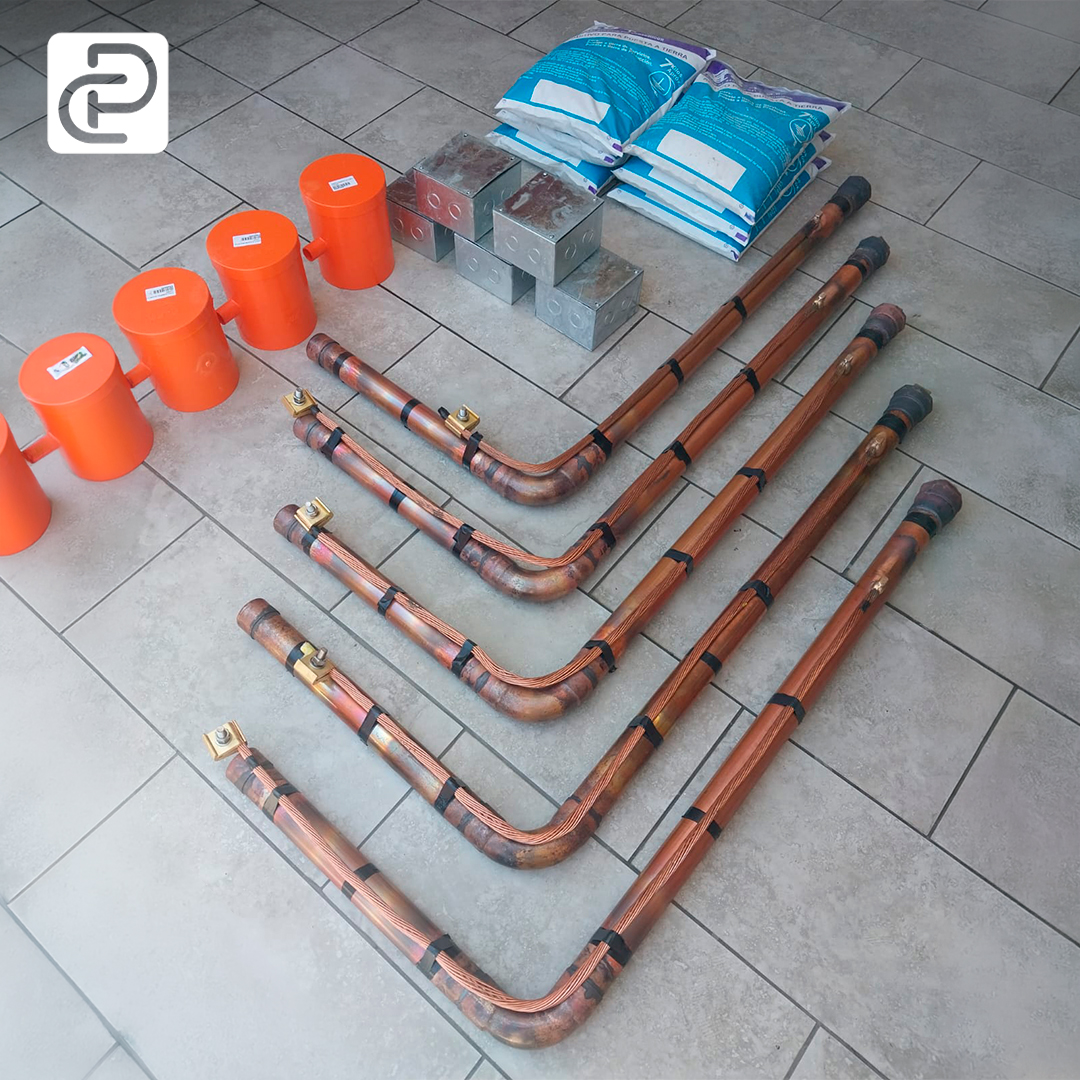

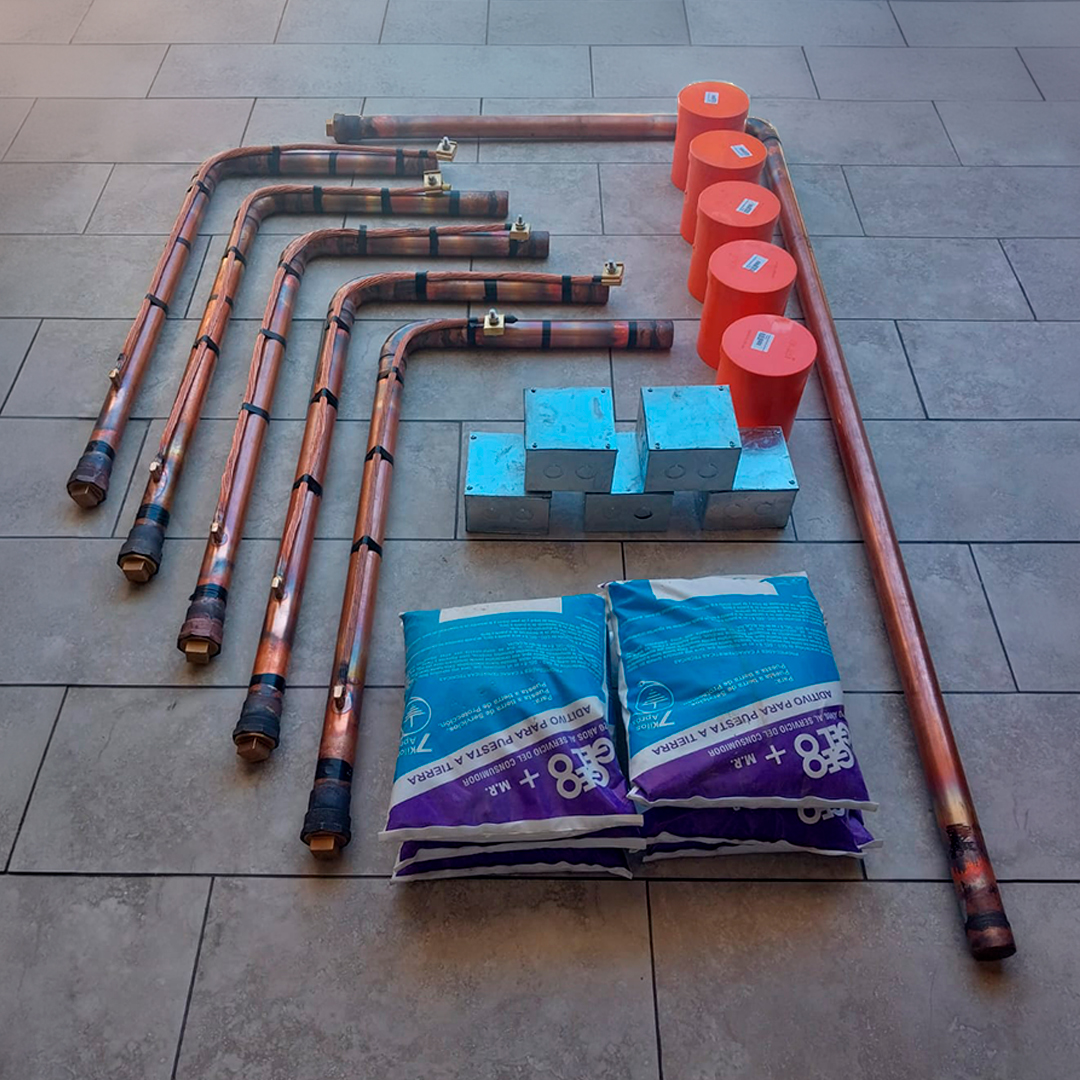

Kit barra química horizontal de 2 metros para puesta a tierra, con caja de registro y sales GEM — Corpar SpA

Kit horizontal

Para terrenos rocosos o de poca profundidad, donde una vertical no alcanza. Cuando las capas superficiales presentan mejores condiciones de conductividad, existe espacio suficiente para desarrollar la instalación y no resulta conveniente alcanzar mayores profundidades.

0 2 m
Diámetro2″ / 3″
Alto / largo1 m / 2 m
TuboCobre tipo L
Cámara de registroPVC Ø160 mm naranja
Caja metálica150×150 mm galvanizada
Conexión a la barraSoldadura exotérmica
Chicote2/0
ConectorPrensa paralela
GEM35 kg

★★★★★ 5,0 de 5 — 1 valoración de cliente verificada.

¿Terreno con estratos profundos? A cualquiera de los dos kits se le puede incorporar un chicote adicional en el extremo inferior para instalar una barra Copperweld y alcanzar mayor profundidad, si las condiciones del terreno lo requieren.

04Guía técnica

¿Qué es una barra química y cuándo conviene?

¿Qué es una barra química?

Es un electrodo de puesta a tierra que incorpora un compuesto químico para mejorar la conductividad y facilitar la disipación de corrientes hacia el terreno, ayudando a obtener una menor resistencia de puesta a tierra.

¿Reemplaza a la malla a tierra?

Puede ser una alternativa a una malla de puesta a tierra en determinados proyectos, siempre que el diseño y las condiciones del terreno permitan alcanzar los valores de resistencia y seguridad requeridos.

¿Vertical u horizontal?

Depende de la resistividad de las capas y del espacio disponible en tu terreno — el detalle de cada solución está más arriba, en «Soluciones a medida». Nuestros kits estándar parten en 1,5 m (vertical) y 2 m (horizontal); para proyectos mayores diseñamos la medida exacta.

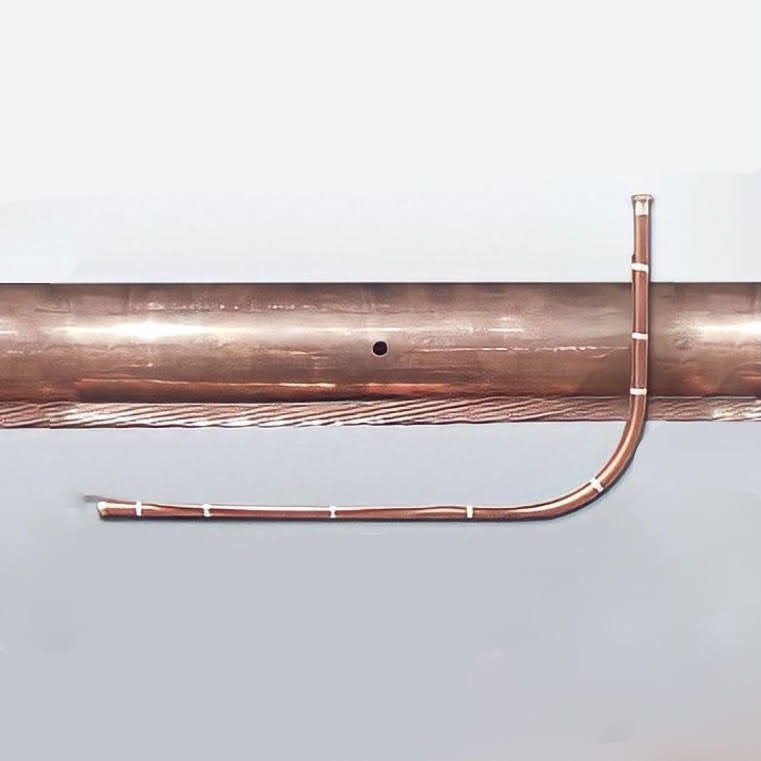

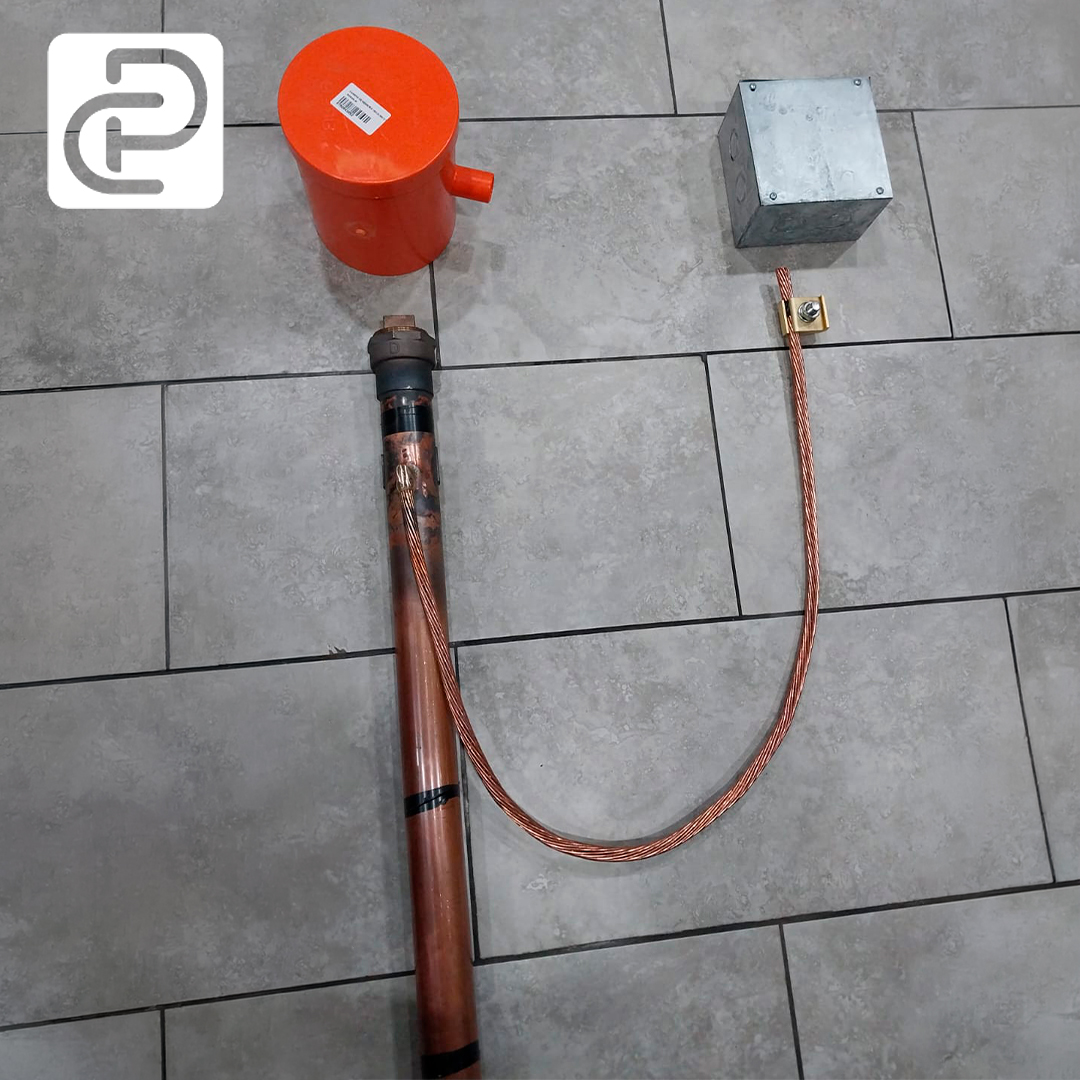

Detalle del tubo de cobre y cable 2/0 de una barra química Corpar antes de instalar
Tubo de cobre y cable 2/0 antes de la instalación.

Barra química, grafito o mallas prefabricadas

Fabricamos e instalamos las cuatro soluciones. La diferencia está en cómo cada sistema se adapta y se comporta según las características del terreno.

Sales GEM

Barra química

Menor resistencia inicial gracias a las sales GEM. Instalación rápida, vertical u horizontal. Según las mediciones realizadas durante su vida útil, podría requerir una recarga de minerales para mantener la resistencia de puesta a tierra dentro de los niveles requeridos.

Carbono puro

Grafito y planchas

Muy resistente a la corrosión y estable en terrenos agresivos. También fabricamos barras de grafito y planchas de puesta a tierra para proyectos que lo requieran.

Red de conductores

Mallas de tierra prefabricadas

Una malla de puesta a tierra es una red de conductores, normalmente de cobre, instalada bajo tierra y conectada al sistema eléctrico para disipar corrientes de falla hacia el terreno y mantener las tensiones de paso y contacto dentro de valores seguros.

¿Y el copperweld? También lo incorporamos: es una varilla de acero revestida en cobre que agregamos como chicote adicional en nuestros kits cuando el terreno exige llegar a estratos más profundos.

05Estudio de resistividad

La medición decide qué sistema instalar

Te ofrecemos el servicio de estudio de resistividad del terreno, que nos permite conocer sus características y determinar qué sistema de puesta a tierra se adapta mejor a tu proyecto, evitando soluciones innecesarias y optimizando el resultado final.

Paso 1

Medición en terreno

Equipo de cuatro puntas (método de Wenner), directo en el lugar donde va la instalación — no una estimación de escritorio.

Paso 2

Dimensionamiento

Con la resistividad medida del terreno se define el sistema de puesta a tierra más adecuado para el proyecto, determinando la cantidad de electrodos, sus dimensiones, la separación entre ellos y la cantidad de aditivos o materiales de mejoramiento necesarios para alcanzar la resistencia requerida.

Paso 3

Informe

Se entrega la resistencia resultante en ohm, la base documentada para la recepción eléctrica.

Resistividad de referencia según tipo de terreno

Valores orientativos de literatura técnica (Ω·m) — la medición en terreno siempre prevalece sobre la tabla.

Pantanoso / húmedo5–40 Ω·m
Arcilla40–150 Ω·m
Arena húmeda150–500 Ω·m
Arena seca / grava500–3.000 Ω·m
Roca>3.000 Ω·m

Referencia general de resistividad de suelos (IEEE Std 80). Terrenos mixtos o estratificados requieren medición directa.

06Proyectos ejecutados

Instalaciones reales, no fotos de stock

Registro fotográfico propio de fabricación e instalación en terreno.

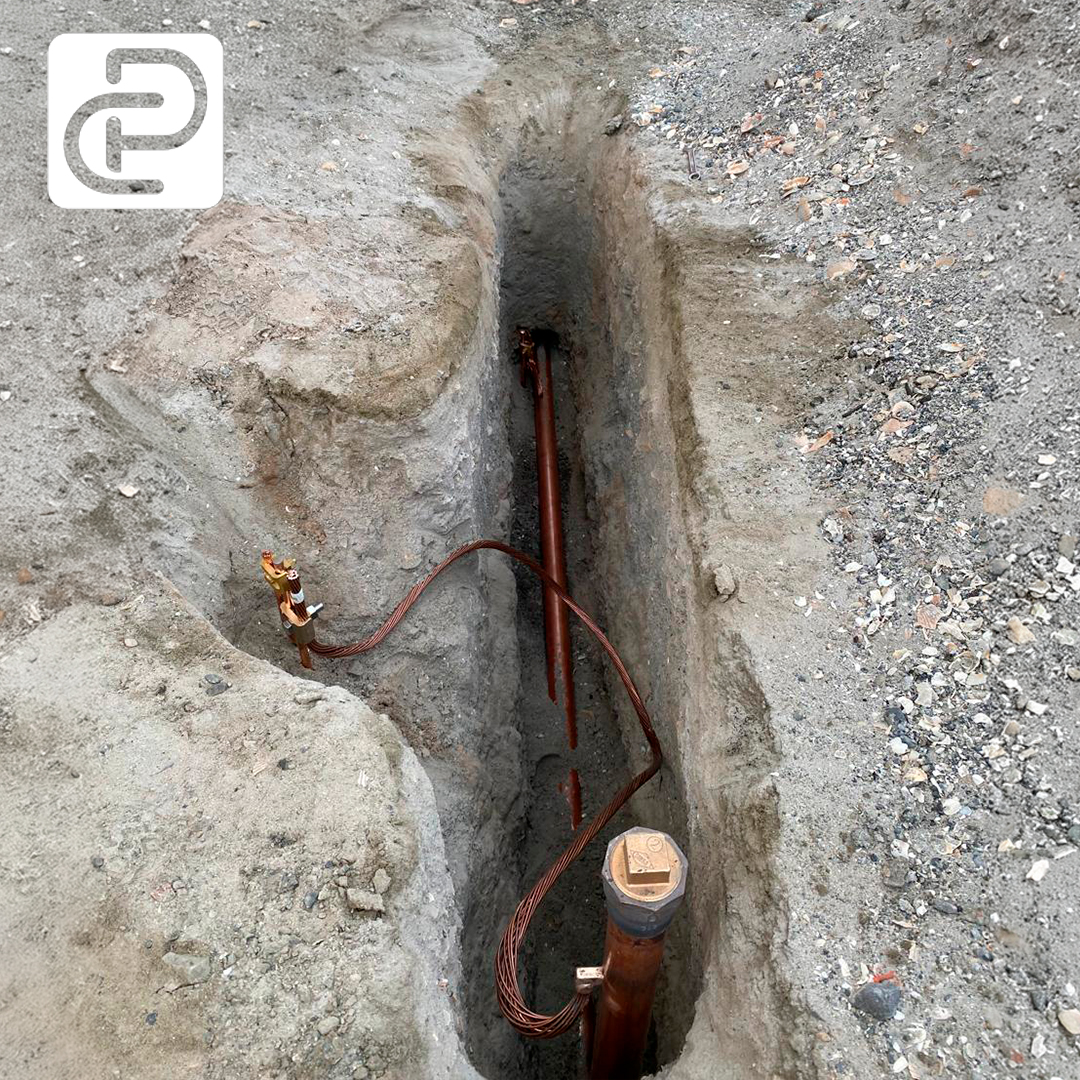

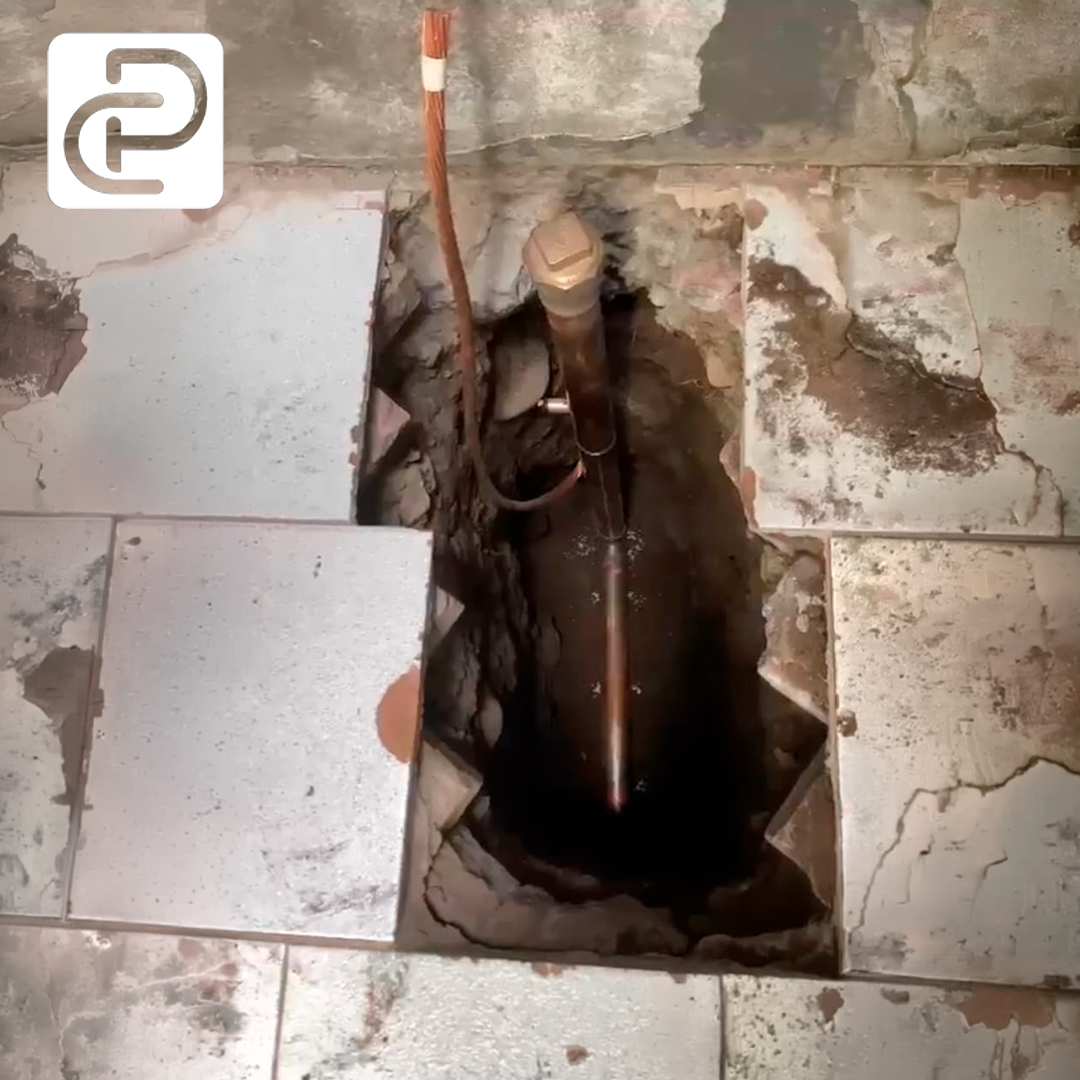

Electrodo de puesta a tierra instalado bajo el piso, con cable de cobre conectado — instalación real Corpar SpA

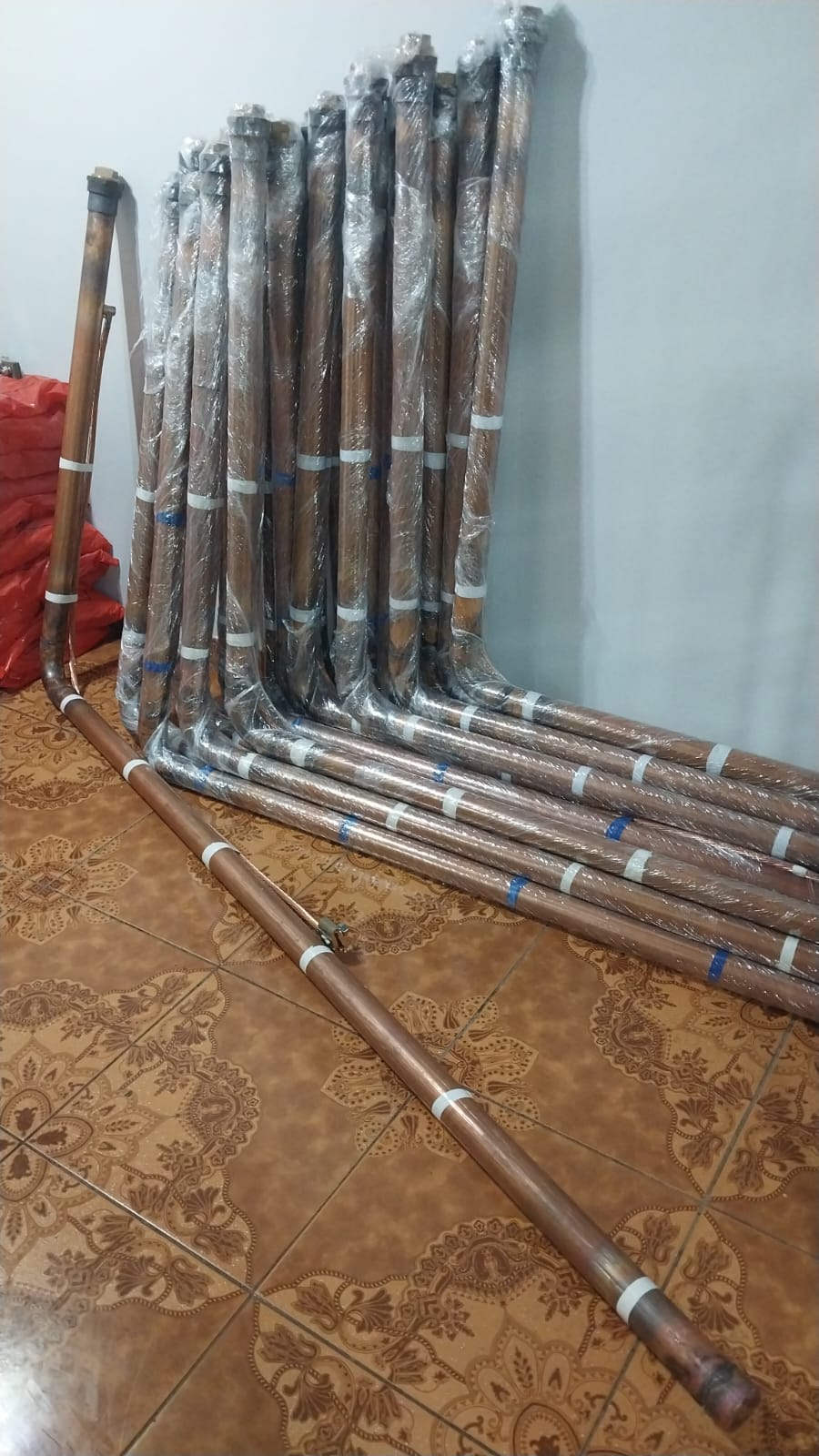

Barras de cobre para puesta a tierra empacadas y listas para despacho — fabricación Corpar SpA

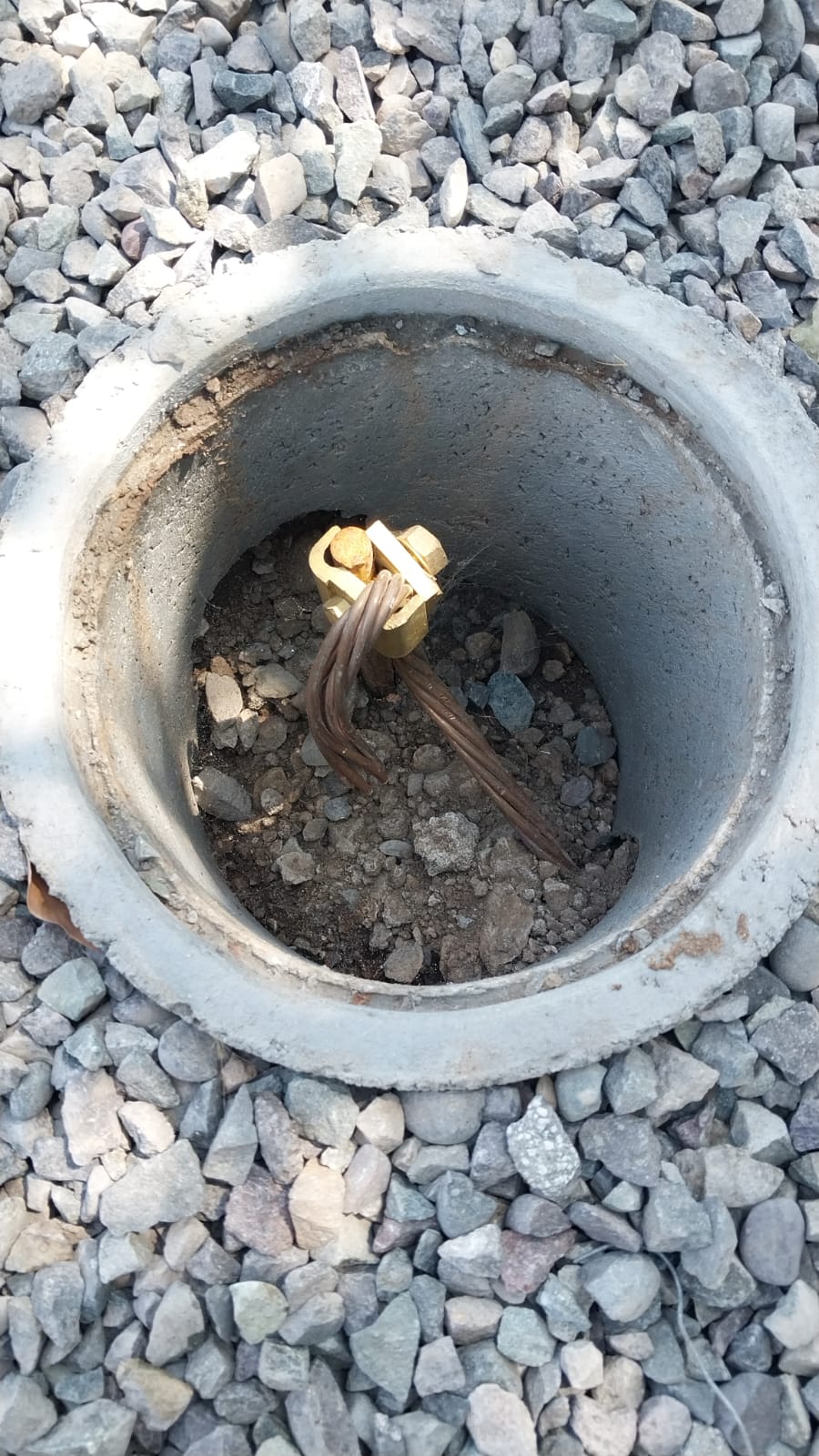

Cámara de registro con el conector y cable de cobre de una puesta a tierra instalada
07Reseñas

Lo que dice quien ya instaló

★★★★★

Muy buena opción. Mejoró considerablemente la resistencia en la instalación que realicé.

Juan Silva · Cliente verificado, Kit Barra Química Horizontal · 9 de junio de 2026
Respuesta de Corpar SpA: Muchas gracias por tu comentario Juan.
Instalaste un kit Corpar? Cuéntanos cómo te fue en Google →
08Nosotros

Un fabricante nacional, no un intermediario

Somos una empresa nacional joven, ubicada en la Región Metropolitana, compuesta por un equipo de profesionales con experiencia en la elaboración y fabricación de barras químicas verticales y horizontales para el área industrial y de la construcción.

Nos destacamos por brindar un servicio comprometido, responsable y rápido, adecuándonos a las necesidades de cada cliente y ofreciendo productos con garantía real de baja resistencia.

Nuestro propósito es ser el partner estratégico en la puesta a tierra de tus proyectos, con una relación de confianza profesional duradera en el tiempo.

EmpresaCorpar SpA
DirecciónDiagonal Sur 8803, Pudahuel, RM
HorarioLunes a sábado, 08:00–18:00
